مجموعة المفاتيح الكهربائية المعزولة بالغلاف الجوي R-هواء المعزولة بالهواء
يعد تشغيل مجموعة المفاتيح الكهربائية المعزولة بالهواء المضغوط بمثابة تحدٍ ذاتي لشركة هانتسمان
لمستوى الأعمال والتكنولوجيا الخاصين بها ، وهو إنجاز هيرتزمان
التدريجي في السعي لتحقيق هدف مفهوم "عدم
SF6
" لمعدات توزيع الطاقة ذات الجهد المتوسط.

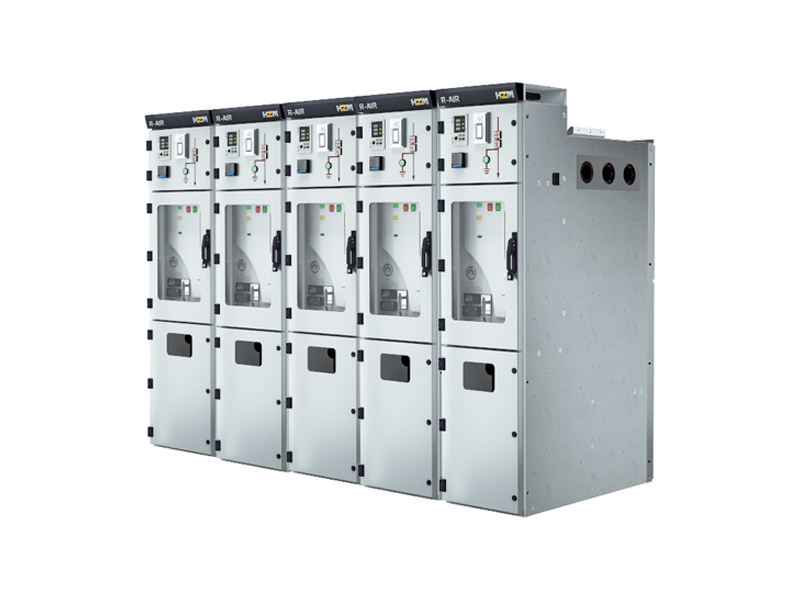

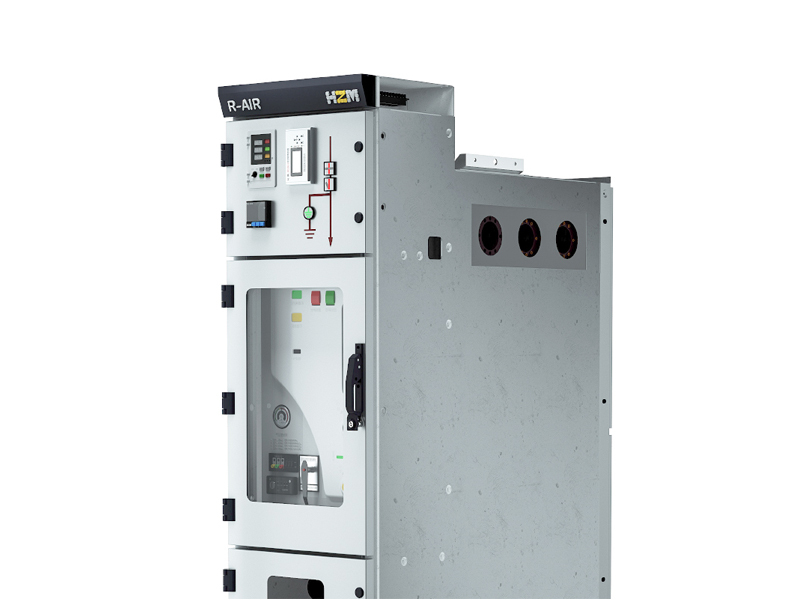

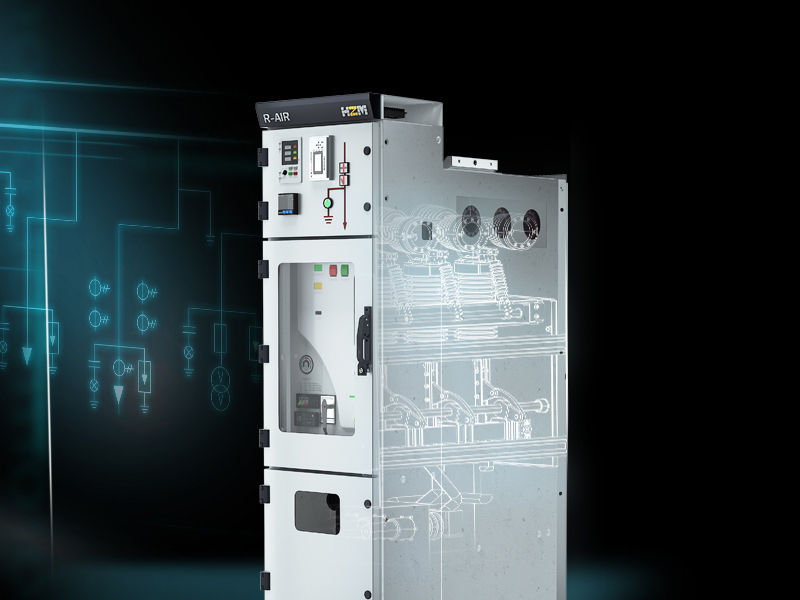

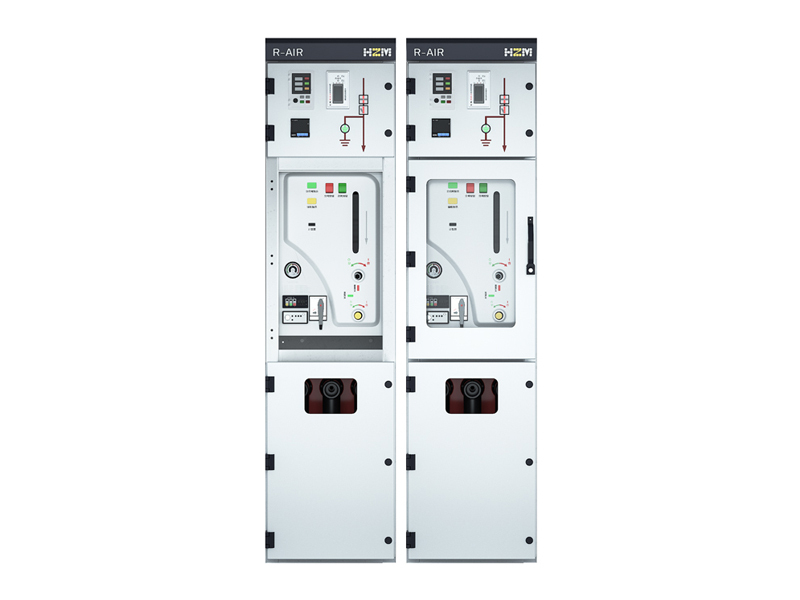

إن مجموعة المفاتيح الكهربائية المعزولة بالهواء المضغوط R-هواء
عبارة عن مجموعة مفاتيح معزولة ومغلقة بالكامل تستخدم الهواء الجاف النظيف كوسيط عازل ، وتستخدم إطفاء القوس الفراغي كطريقة إطفاء القوس ، وقد تم اختبارها من النوع.
لا تلبي مجموعة المفاتيح الكهربائية المعزولة بالهواء المضغوط R-هواء
الاحتياجات الأساسية لمستخدمي الطاقة لسلامة وموثوقية واستمرارية معدات الطاقة فحسب ، بل توفر أيضًا للمستخدمين قيمة جديدة في الحماية المدمجة والذكية والبيئية ؛ إنها مناسبة لمحطات التوزيع الأولية والثانوية لشبكة التوزيع العامة والمباني الذكية والصناعات والبنية التحتية وغيرها من المناسبات.
- HERTZMAN
- تشيجيانغ
- معلومات
- تحميل
R-هواء
معزول بالهواء الجوي المختومالمفاتيح
صفة مميزة
تصميم صديق للبيئة
يتم استخدام الهواء الجاف النظيف المعالج كوسيط عازل ، والتخليص الكهربائي في الخزانة هو 125 مم لضمان الأداء الكهربائي والامتثال.
تصميم معزول بالكامل ومغلق بالكامل

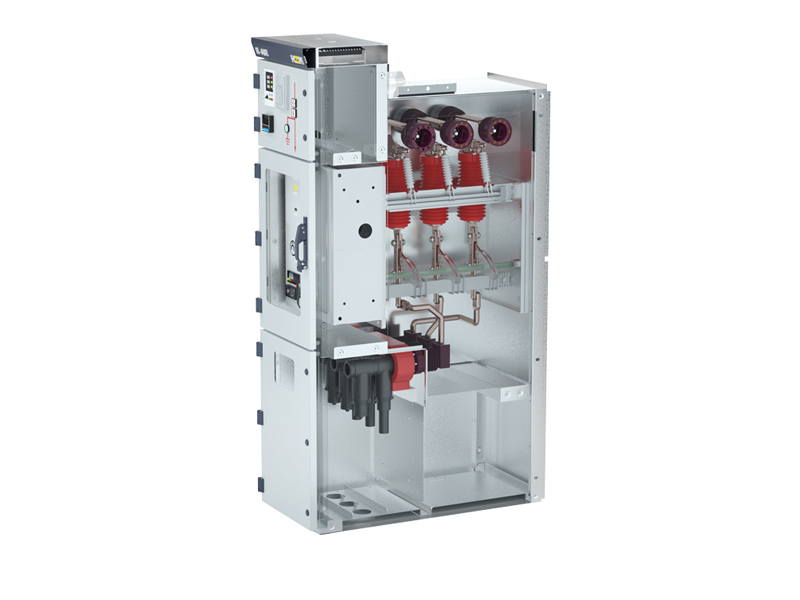

يتم وضع الأجهزة والمكونات الرئيسية المكهربة في خزانة الغاز الملحومة المصنوعة من الفولاذ المقاوم للصدأ ، مما يلغي تمامًا ملامسة الأفراد ويمنع تأثير الغبار والرطوبة والأشياء الغريبة والحيوانات الصغيرة وما إلى ذلك. خزانة غاز محكمة الغلق ، والتي يمكن استخدامها في المناطق المرتفعة. يضمن تصميم خزانة الهواء مع صمام تنفيس الضغط وخزانة الصفائح المعدنية الخارجية المدرعة عالية القوة مع قناة تخفيف الضغط سلامة المشغلين.
تصميم متكيف للارتفاعات العالية
هناك نوعان من تصميم ضغط خزانة الهواء ، وهما الغلاف الجوي و 150KPa. وفقًا للاحتياجات ، يمكن اختيار وضع التصميم مع الضغط في مناطق الارتفاعات العالية.
تصميم فائض تيار كبير
يجب أن يكون التطبيق المشترك لـ 1250A / 25KA و 630A / 25KA أكثر راحة للأنظمة عالية السعة.
تصميم عالي الموثوقية
يضمن شكل القيادة للمغزل الفولاذي لقاطع الدائرة استقرار الخصائص الميكانيكية لقاطع الدائرة في دورة الحياة بأكملها. تضمن آلية التشغيل ذات العمر الافتراضي الميكانيكي 20000 مرة الموثوقية العالية لمجموعة المفاتيح الكهربائية الشاملة.
تصميم مضغوط
يبلغ عرض خزانة قواطع الدائرة القياسية 460 مم ، والتي يمكن أن تلبي بسهولة متطلبات تبديل الوظائف أو التطبيقات المدمجة الأخرى.
تصميم وضع توسع متعدد
يمكن أن يتكيف التمدد الجانبي والتوسع العلوي وخزانة الهواء المشتركة وخزانة الهواء المستقلة وأنماط التوسيع والجمع المختلفة الأخرى بشكل أفضل مع مجموعات المجال الكهربائي المختلفة.
تصميم ذكي
يتم دمج وتطبيق نظام التحكم الذكي وأجهزة الاستشعار ، ويمكن استخدام وظيفة الاتصال الخاصة بالجهاز للاتصال بنظام ديفيد غيم المستند إلى تقنية إنترنت الأشياء والحوسبة السحابية ، أو مع الأنظمة الأخرى التي يطلبها المستخدمون.
معامل
جدول المعلمات الفنية (المعلمات المشتركة للوحدة الرئيسية الحلقية)
| اسم | وحدة | معلمة قياسية | |
| الفولطية | كيلو فولت | 12 | |
| وسط عازل | هواء جاف | ||
نوع غرفة إطفاء القوس | مكنسة | ||
| تردد مصنف | هرتز | 50 | |
| التصنيف الحالي | أ | 630/1250 | |
| تيار اختبار ارتفاع درجة الحرارة | 1.1Ir | ||
تردد الطاقة المقدرة يتحمل الجهد 1 دقيقة (المرحلة إلى الأرض) | كيلو فولت | 42 | |
| قيمة الذروة لنبضة الصواعق المقدرة تحمل الجهد (1.2 / 50 ثانية) (الطور إلى الأرض) | كيلو فولت | 75 | |
| تصنيف كسر التيار الكهربائي | كا | 20/25 | |
| تصنيف تيار صنع الدائرة القصيرة | كا | 50 | |
| تصنيف الصمود في الوقت القصير الحالي | كيلو أمبير / ثانية | 20/4 | |
الذروة المقدرة تحمل التيار | كا | 50 | |
تيار القوس ومدة القوس | كيلو أمبير / ثانية | ≥20 / 0.5 | |
| أوقات الانقطاع تحت الحمل النشط المقدر | من الدرجة الثانية | 100 | |
تردد الطاقة قصير الوقت يتحمل جهد الدوائر المساعدة ودوائر التحكم | كيلو فولت | 2 | |
| قوة التحكم | حلقة التحكم (مستقلة) | في | العاصمة 48 / DC110 |
الدائرة المساعدة | في | العاصمة 48 / DC110 | |
| دائرة تخزين الطاقة (مستقلة) | العاصمة 48 / DC110 | ||
خدمة الحياة | عام | ≥40 | |
| درجة&نبسب
; الحماية | الضميمة مجلس الوزراء | IP4X | |
| خزانة الهواء | IP67 | ||
| تكوين المشغل | تشغيل المحرك الكهربائي ، مع وظيفة التشغيل اليدوي | ||
| قطع الاتصال المساعدة | زوج | 6 الإغلاق الديناميكي 6 الفتح الديناميكي | |
| التكوين الآلي | واجهة أتمتة التوزيع | ||
