المفاتيح المنقولة الداخلية تيار متردد المعدنية المغلقة

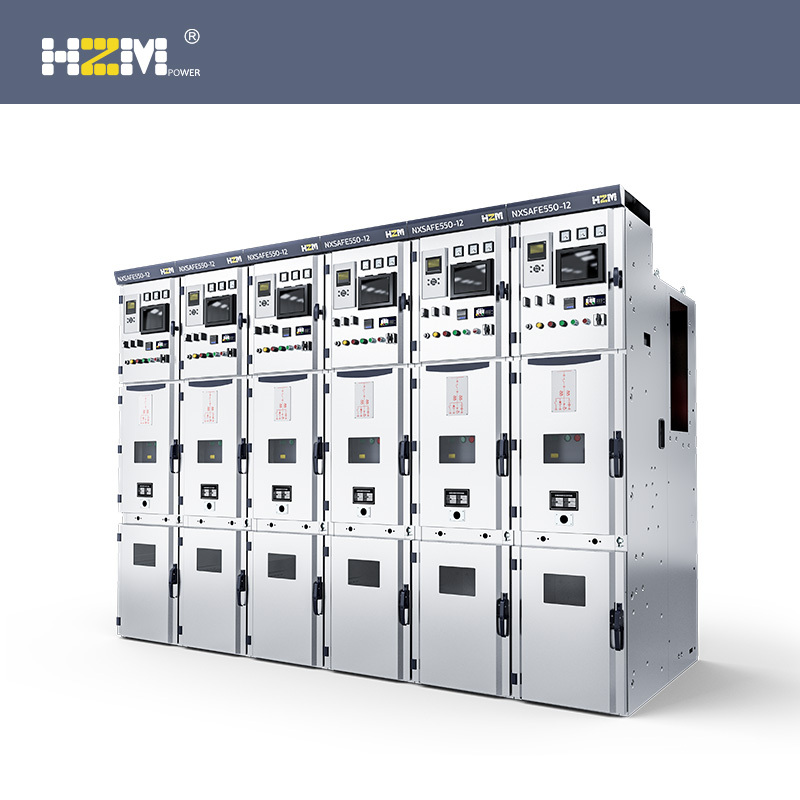

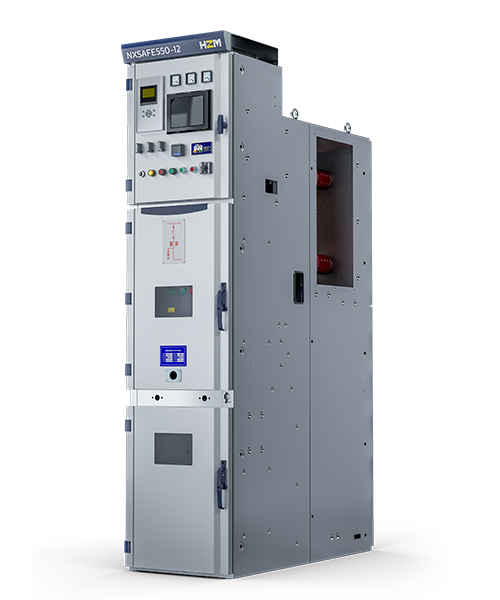

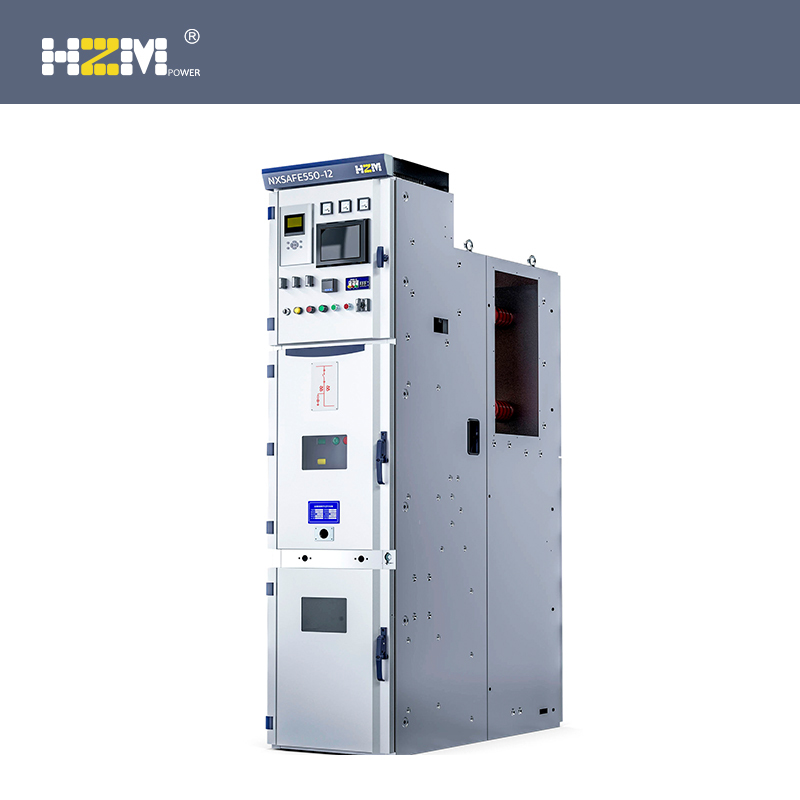

NXSAFE550 مجموعة المفاتيح الكهربائية المنقولة المغلقة بالمعدن (مجموعة المفاتيح) تستخدم بشكل أساسي في نظام بسبار أحادي ثلاثي الأطوار (7.2-12 كيلو فولت) ونظام مقسم لقضيب توصيل واحد. هيكلها المحكم يجعلها قابلة للتطبيق على نظام تزويد الطاقة الطرفي للمستخدمين.
- HERTZMAN
- تشيجيانغ
- معلومات
المفاتيح المنقولة الداخلية تيار متردد المعدنية المغلقة
المعايير
| المعايير | معايير IEC | |
| مجلس الوزراء سويتش | NXSAFE550 | IEC62271-1 |
| جهاز | قاطع الدارة الكهربائية | IEC62271-100 |
| مفتاح العزل والتأريض | IEC62271-102 | |
| فتيل عالي الجهد | IEC60282 | |
| كاشف الجهد | IEC61243-5 | |
| درجة الحماية | IEC60529 | |
| عازلة | IEC60571 | |
| اداة الحث | محول الحالي | IEC60044-1 |
| محول الجهد | IEC60044-2 | |
حدود
| أغراض | وحدة | قيمة |
| الفولطية | ك | 12 |
| تردد مصنف | هرتز | 50 |
| تردد الطاقة المقدرة تحمل الجهد (1 دقيقة) | ك | 42/48 (كسر) |
| دفعة الصواعق المقدرة تحمل الجهد (الذروة) | ك | 75/85 (كسر) |
| التصنيف الحالي | أ | ≤1250 |
| جهد تحمل تردد الطاقة قصير المدى المقدر (4 ثوانٍ) | ال | ≤31.5 |
| ذروة تحمل الفولطية المقدرة (الذروة) | ال | ≤80 |
| حلقة الدائرة الرئيسية | مΩ | ≤ 100 + CT |
| درجة حماية الضميمة | IP4X | |
| بين درجة حماية الغرف | IP2X |

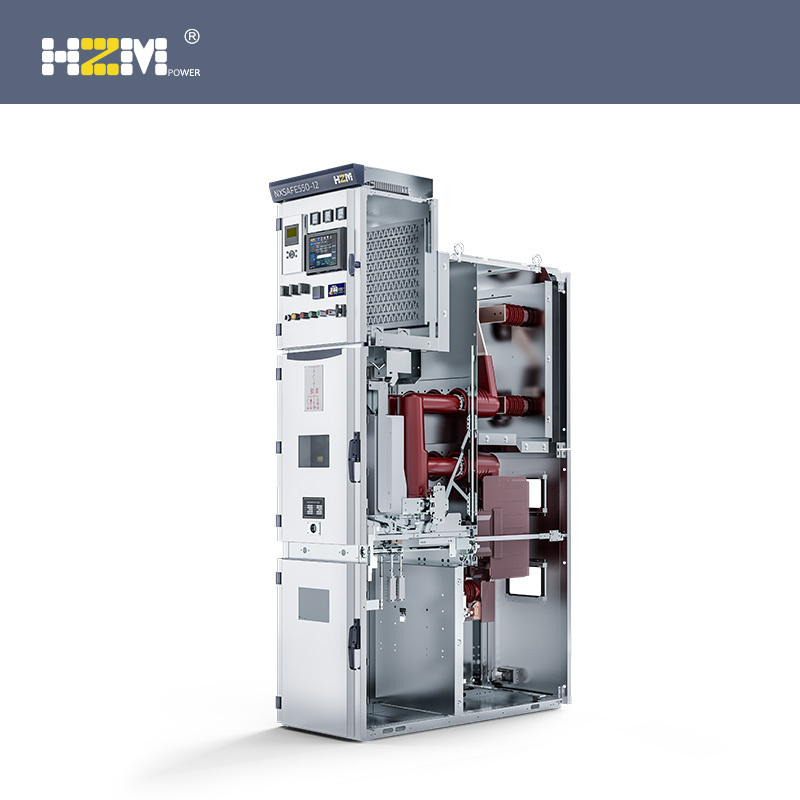

غرفة قاطع الدائرة
غرفة الكابلات
غرفة بسبار
غرفة الجهد المنخفض
ميزات تقنية
تم تصميم شكل الخزانة لضمان أفضل سلامة للمشغلين والموظفين أثناء الخدمة.
لا يمكن تنفيذ جميع العمليات حتى يتم إغلاق باب الخزانة. تم تجهيز مجموعة المفاتيح بغرف مستقلة وقنوات تسرب الضغط.
يمكن أن تضمن غرف المفاتيح الكهربائية ، وقفل الباب ، والأجزاء ، وما إلى ذلك ، والتي تتميز جميعها بمقاومة الانحناء ، سلامة الأفراد خارج المجموعة الكهربائية عند وجود أي خطأ في الانحناء بالداخل.
درجة الحجاب الحاجز مساءً (حالة إغلاق المعدن تحت التأريض المستمر).
يمكن أن يضمن باب الأمان النشط لصندوق الاتصال سلامة المصلحين.
آلية متشابكة "الوقاية الخماسية".
يمكن تأريض جميع الأبواب النشطة بشكل موثوق.
مفتاح تأريض بقدرة فتح / إغلاق ماس كهربائى من المستوى E2.
هيكل ضيق يضمن الاقتصاد في المفاتيح الكهربائية
عرض المفاتيح الكهربائية القياسية: 550 مم
عمق المفاتيح الكهربائية القياسية: 1،230 مم
تصميم مصفح ومتطلبات حماية IP4X
تضمن فكرة التصميم المعياري القياسية موثوقية عالية لإمدادات الطاقة
نوع عزل الهواء المغلق بالمعدن
مجموعات الوحدات الوظيفية
الغرف القياسية
توافق القواطع

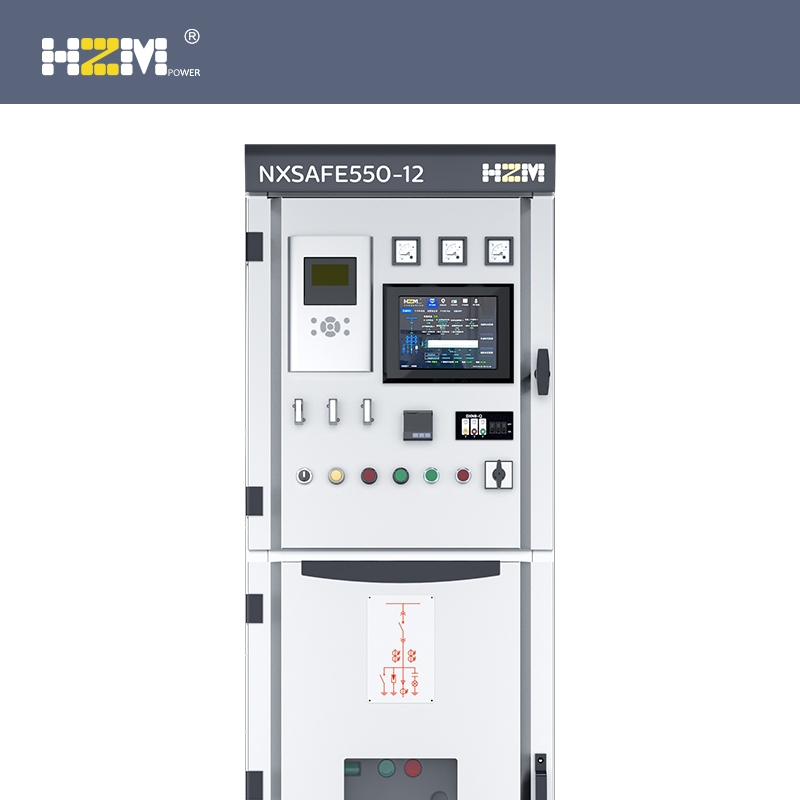

واجهة HMI الصديقة التي تتوافق مع معايير وكالات ومستخدمي خدمات تزويد الطاقة العالمية ، سهلة التركيب والتشغيل
الصيانة والتشغيل أمام المفاتيح الكهربائية
يعمل قضيب ناقل الشاشة المقطعي على تبسيط عملية ربط الخزانة
حجرة الكابلات ، التي تم تصميمها خلف مجموعة المفاتيح الكهربائية ، تسهل توصيل الكبل
رسم مخطط الأبعاد
الرسم الأساسي ولوحة الرسم التخطيطي لمشروع نموذجي
